Elektronenstrahl-Maschinen

Die zuverlässigen EB-High-Tech-Maschinen für Ihre Fertigung!

Elektronenstrahlschweißen und Elektronenstrahl-Bohren sind seit vielen Jahren in der Industrie als zuverlässiges Fertigungsmittel etabliert. Die Auslegung des für Sie passenden Anlagentyps hängt von Ihren Anforderungen und Ihrer Aufgabenstellung ab. Zusammen mit Ihnen erarbeiten wir das auf Ihre Anforderungen zugeschnittene Maschinenkonzept. Unser jahrzehntelanges Know-how geben wir gerne an Sie weiter.

Innerhalb der Global Beam Technologies AG ist die Steigerwald Strahltechnik GmbH Ihr kompetenter Partner für

Elektronenstrahl-Kammermaschinen für die universelle Fertigung
EB-Kleinkammermaschinen für die Fertigung größerer Stückzahlen
Elektronenstrahl-Bohrmaschinen und Elektronenstrahl-Perforieren, wenn es um viele Löcher geht
Elektronenstrahl-Bandschweißmaschinen zur Fertigung von Bi- oder Trimetall-Bändern
Elektronenstrahl-Generatoren

Übersicht

Elektronenstrahl-Kammermaschinen:
Baureihe EBOCAM^®, EBOMOVE & EBOFLEX
Elektronenstrahl-Bohrmaschinen/-Perforationsmaschinen:
Baureihe EBOPULS
Elektronenstrahl-Bandschweißmaschinen:
Baureihe EBOCONT^®
Sonder-EB-Maschinen nach Kundenwunsch
Werkstückbewegungen: Dreh-, Kipp-, Hubvorrichtungen
Werkzeuge
Hilfsgeräte
Zubehör
Ersatz- und Verschleißteile für diese Produktlinien
EB-Generatoren:
Externe Generatoren EBOGEN mit 150 kV & 60 kV
Innenliegende Generatoren MOBILGEN mit 60 kV

Betriebsdaten im Detail

Netz: Drehstrom 3 x 400 V ± 10 %, 50 Hz, PEN (gegebenenfalls muss ein Netzstromversorgungs-Transformator zwischen die Netzstromversorgung des Kunden und unsere Anlage geschaltet werden)
Blitzerde: < 3 Ohm, 35 mm²
Leistungsaufnahme und Leistungsbedarf ist abhängig von der Maschinenausführung (Leistung des Elektronenstrahl-Generators, Antriebe, Pumpstand, ...)
Druckluft: ≥ 6 bar
Kühlwasser: Temperatur max. 15 °C, Druck 3 bis 4 bar
Umgebungstemperatur von +12 °C bis +35 °C
Relative Luftfeuchtigkeit, nicht kondensierend max. 70 %
Vermeidung von elektromagnetischen Störfeldern in Maschinennähe
Erschütterungsfreier Aufstellplatz (normale Hallenbedingungen sind ausreichend)
Bodenbelastung: max. 16 daN/cm²

Elektronenstrahlmaschinen
Die zuverlässigen High-Tech-Systeme für Ihre Fertigung

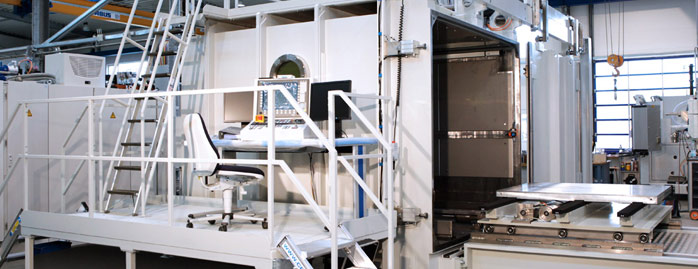

Diese Elektronenstrahl-Maschine ist ein universelles Konzept zur Lösung der verschiedensten Schweißaufgaben. Mechanisch und elektrisch ist die gesamte Ausstattung der EBOCAM^®-Maschinen modular gegliedert.

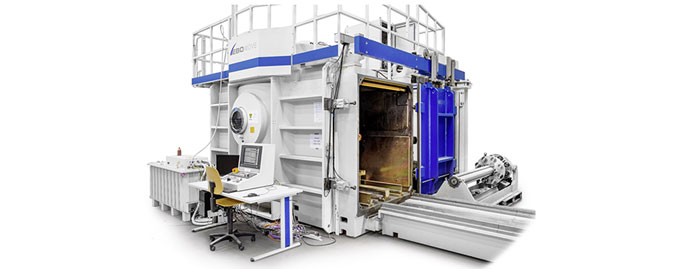

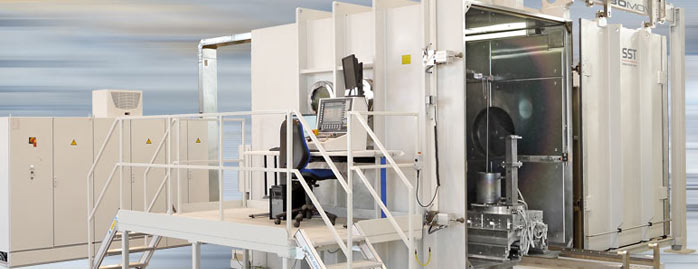

Neue Bauformen von modular aufgebauten Elektronenstrahl-Maschinen mit im Inneren verfahrbarem EB-Generator zur Bearbeitung großer Bauteile.

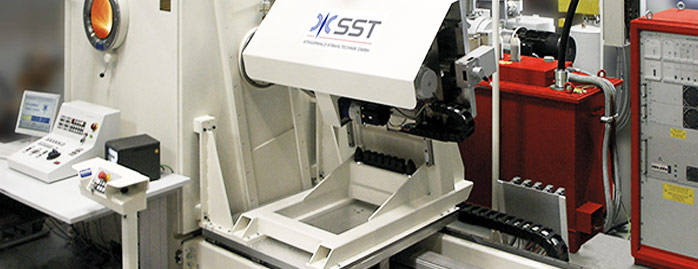

EB-Bohren zeigt wirtschaftliche Überlegenheit bei Werkstücken, wenn je Einzelwerkstück eine große Anzahl Löcher gebohrt werden muss. Typische Anwendungsbeispiele für das Elektronenstrahl-Perforieren sind das Bohren von Spinnköpfen...

Bandförmige Materialien werden in kompletten Fertigungslinien mit vor- und nachgeschalteten Bearbeitungsstationen kontinuierlich in Längsrichtung mit dem Elektronenstrahl miteinander verschweißt.
